Passive Cooling PC with RTX2070 : Fanless PC build with RTX2070（RTX2070搭載ファンレスPCビルド）

今回は、Dual NH-P1 Passive Cooling Gaming PCでご紹介した続編となります。

NH-P1を2個使用し、RTX2070を搭載するFanless PCのビルドに挑戦します！

結果は良好！実用的な冷却で運用が可能です。

ただし今年の夏に、実用性を継続監視したいと思います。

Youtubeもアップしました。ぜひご覧ください。

追って、機械発声のナレーション付き動画をアップします。

１.背景

最近のグラボはミドルレンジでも170Wくらいは普通にありますよね。その状況を鑑み、FanlessPCマニアである「たぬ」としては、170WオーバーでのFanlessPCビルドの可能性を見極めたかったのです。これはロマンです（笑）

２.概要

最大のポイントは消費電量175WのRTX2070をfanless搭載しているところです。

全体の構造はDual NH-P1 Passive Cooling Gaming PC#2 MODとほぼ同じで、

違いは背面に大型ヒートシンクを設置し、ファンレス電源や、グラボの排熱を行います。

紐で縛着しているだけです。

主なスペックは

■Core i3 12100

■RTX2070

■ASUS ROG B660-i + DDR5 16G

■super flower SF-500P14FG（ファンレス電源）

３.ビルドの概要

ビルドはDual NH-P1 Passive Cooling Gaming PC#2 MODとほぼ同じですが、グラボの固定が厳密になっています。概要をいかに示します。

①マザーボードにNH-P1をリテンションKitで不通に固定

②グラボのVRM放熱対策を行う。

　併せて、NH-P1にグラボを固定（確実さを増すため縛着も併用）

③上記二つのNH-P1を重ねる

④大型ヒートシンクと組み合わせる（全体を抱きかかえるように縛着）

マザーのほうはあっさりと進みます。

グラボの処置：MSI　RTX2070　AERO　ITXを使用しました。

　　　　　　　　　　　　表面に2か所VRMのグループがあります。

　　　　　　　　　　　　　　　裏面にも1か所VRMが集まっています

NH-P1にタイラップを固定しています。

方向などにもこだわらないと確りとした固定が出来ません

グラボのクーラー取り付けねじ穴にタイラップを通し、電池バネを挟んで固定します。

そして、試運転。ベンチマークをやりながら温度を測定し、高い場合はやり直しです。もう何度やり直したことか・・・・

あとは、組み合わせて完成です。

ヒートシンク下に十分なスペースを確保するのもポイントです。

４.性能

FFベンチではこんな感じです。

満足です！

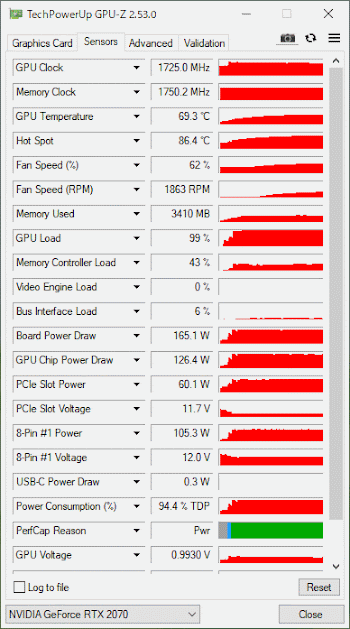

また、気になる温度ですが、FFベンチ時には以下（GPU76度、Hotspot92度）

なお、参考としてオリジナルファン/ヒートシンク時のデータも載せておきます

（オリジナル　GPU　69度　Hotspot　86度）

また、アイドル時の状況は以下

アイドリング時は40度前後に抑えられています。これは十分実用性はあると思います。

５.まとめ

いかがでしたでしょうか？たぬ　大満足です。2号機もやってしまおうかな？？

いかに今回のビルドをまとめます。

◆結論：170WグラボであってもFanless化可能

◆ビルドのポイント

　①NH-P1へのグラボ固定を確実に

　②グラボ下の空気取り入れスペース確保

　③VRMの冷却処置
